BLEビーコンを紐解く2

「BLEビーコンを紐解く」の第2回目です。

今回は、iBeaconフレームが本題です。ですが、その前に、まだ触れていないAdvertiser’s Addressフィールド(以下 AdvA)とAdvertiser’s Dataフィールド(以下 AdvData)、およびその構成単位であるADストラクチャ(以下 AD Structure)について紹介します。

AdvA
デバイスを識別するためのアドレスとして、6 オクテット長が割り当てられています。PDU Header内にあるTxAddフィールド値が0の場合、機器固有のパブリックアドレスとなり、1の場合、不定値なランダムアドレスになります。

パブリックアドレスの場合は、LANでおなじみのMACアドレスに相当し、24オクテットのベンダ識別子(OUI) と24オクテットのベンダ定義値で構成されています。ですので、AdvA値を読み解くとビーコンの製造メーカが判別することもできます。
ちなみに、巷のiBeaconを観測すると、ランダムアドレスのものもある様です。

AdvData
AdvDataフィールドは、1つのフィールドに、複数のデータを詰め込むことができる様、長さ(Length)、データ種別(AD Type)、データ本体(AD Data)といった3つのパートで構成されるAD Structureによって、組み立てられています。

前回記事で触れた アドバタイジングチャネルPDU図に、AD Structureの構成の組み入れたものを図1に示します。

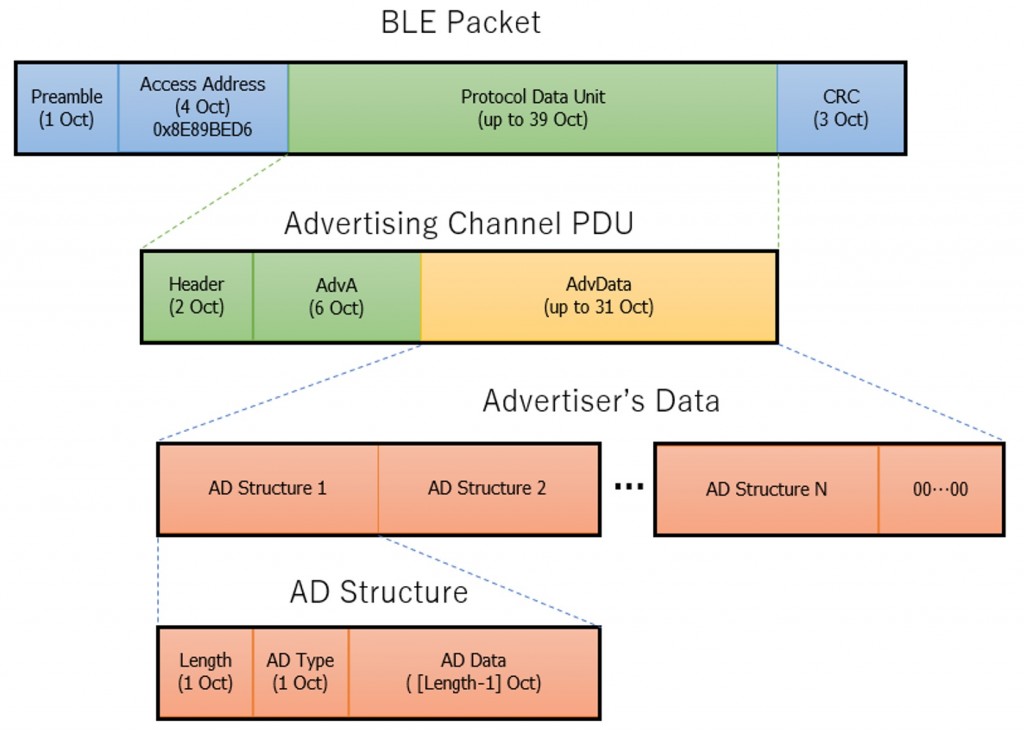

20171120iida01

図1. AD Structure


Lengthフィールドは、1オクテット長で、AD Typeフィールドとデータフィールドの長さの和を示します。AD typeフィールドの長さは、1オクテットですので、AD Dataフィールドの長さは、Length-1となります。

AD Structureに、長さ情報をもつフィールドを用意することで、任意の長さのデータを交換できる様になりますが、アドバタイジングチャネルにおけるPDU長は、39オクテットと決まっていて、PDU HeaderフィールドとAdvAフィールドで8オクテット占めているので、31オクテットを超えるデータを一度にやり取りすることはできません。

AD Typeは、AD Dataのデータ種別を表すもので、Bluetooth SIGにて決められています。代表的なものを表1にリストアップします。

なお、すべてのAD Type定義値は、Buletooth SIGのサイトで確認できます。
https://www.bluetooth.com/specifications/assigned-numbers/generic-access-profile

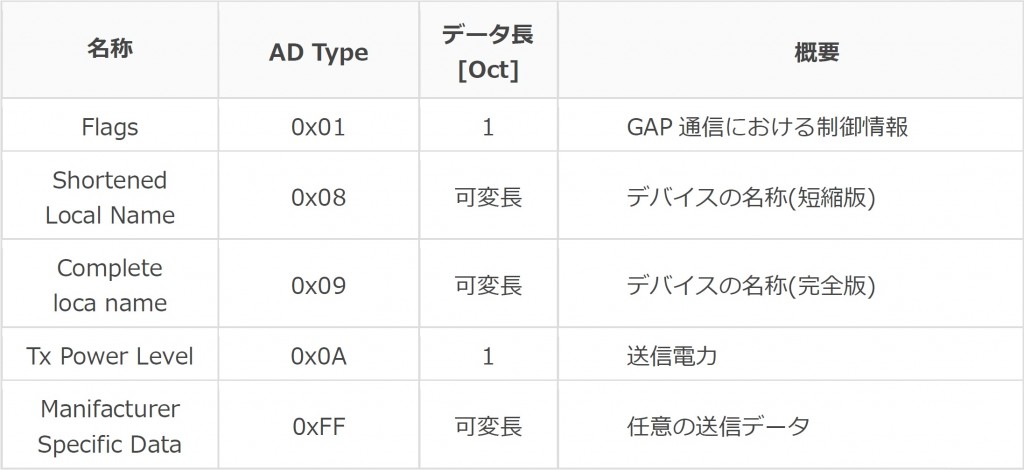

20171120iida02

表1 代表的なADタイプ

iBeaconフレーム

やっと、iBeaonフレームにたどりつきました。
iBeacon、実は、2つのADストラクチャで構成されているのです。

1つは AD Type値が0x01である、フラグ情報をもつストラクチャ。もう一つは、AD Type値が0xffであり、任意のデータをもつことができるストラクチャです。

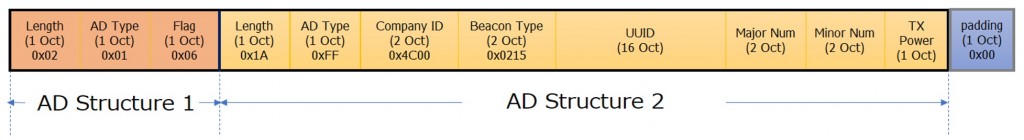

20171120iida03

図2 iBeaconフォーマット

フラグ情報の定義は、Buletooth Core仕様書で決めれています。
該当部分のみを抽出したものを表2 に示します。

iBeaconの場合、Flag値が0x06を示すことが多い様です。

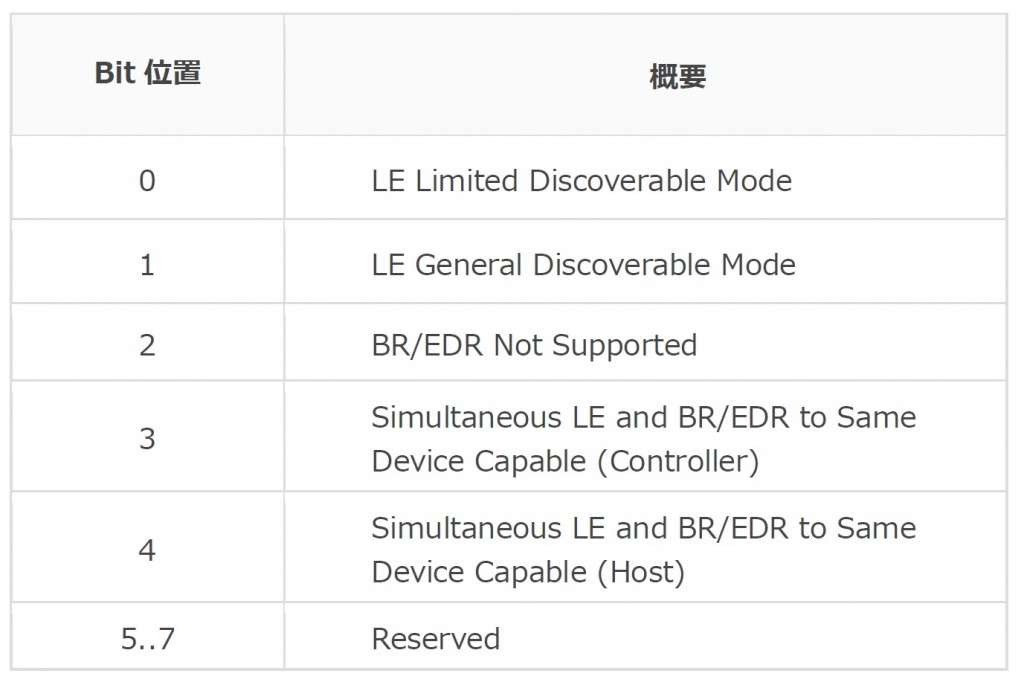

20171120iida04
表2 Flags定義

続く、2番目のストラクチャ。データ本体の最初の2オクテットにCompanyID を置くという定めはありますが、その他は自由に書式できます。iBeaconの場合、Appleがその仕様を策定し、公開 しています。

iBeaonの場合、CompanyID値は、0x004cとなります。
そして、CompanyID続くフィールドをBeaconType(2 Oct)・UUID(16 Oct)/Major(2 Oct)/Mino(Oct)/TxPower(1 Oct)と定めています。

UUID/Majro/Minorフィールドとも、ビーコンの識別子として利用できます。UUIDは、サービス内容によって一定になっている事が多いです。
なお、UUID値が0は許容されていません。

TxPowerフィールドは、オブザーバー側での距離算出のための基準値として、ビーコンから1m離れたれたところから実測した電波強度[dBm]を送出することになっています。

ⅰ.ランダムアドレスには3タイプあります。興味がある方は、BLUETOOTH SPECIFICATION Version 4.2 [Vol 6, Part B] (https://www.bluetooth.com/specifications/bluetooth-core-specification) の「1.3.2 Random Device Address」をご覧ください。

ⅱ.OUI: Organizationally Unique Identifierの略。IEEEで管理されていて、メジャーなOUIは こちら(http://standards-oui.ieee.org/oui/oui.txt)で確認することができます。

ⅲ.データチャネルにおけるPDU長は257octまで可能(Buletooth4.2の場合)

ⅳ.詳細は、Core Specification Supplement (CSS)( https://www.bluetooth.com/specifications/bluetooth-core-specification) のPartA 「1.3 Flags」をご覧ください。

ⅴ.AdvAフィールドにおけるOUIとは異なり、BluetoothSIGが策定している企業識別子(https://www.bluetooth.com/ja-jp/specifications/assigned-numbers/company-identifiers)を使います。

ⅵ.https://developer.apple.com/ibeacon/より入手可能です。以前は、入手に際し、契約が必要でしたが、2017.10月現在不要です。英語表記ですが、僅か10ページ程度ですので一度目を通してみるのもいいかもです。

IoT研究会レポート


またまた、間が空いてしまいましたが、IoT研究会5月会のレポートをお届けまします。今回のテーマは、SPI。担当は、齋藤さんです。


今回はSPI(Serial Peripheral Interface)のワークショップが開催されました。

<SPI座学>
・マスタ→スレーブ、スレーブ→マスタで別々の専用線を持つ
・スレーブデバイスが複数接続されている場合は、SSラインのアサーションで選択する。一対一通信の場合は、スレーブデバイスのSS端子をアサート側に固定することで、SSラインは省略できる。
・4つの動作モードがある。SCLKの極性(正・負極性)と位相(サンプリングの際のタイミング。クロックの立ち上がり or 立ち下がり)の組合せによる4通り
・送信データサイズは任意に設定できる(H/Wが対応していれば可)
・LSB/MSB Firstどちらも対応可

【用語】
SCLK: Serial Clock (マスター・スレーブ間同期信号)
MISO: Master In Slave Out (スレーブからマスタへの信号)
MOSI: Master Out Slave In (マスタからスレーブへの信号)
SS: Slave Select (マスタがスレーブを選択するための信号)

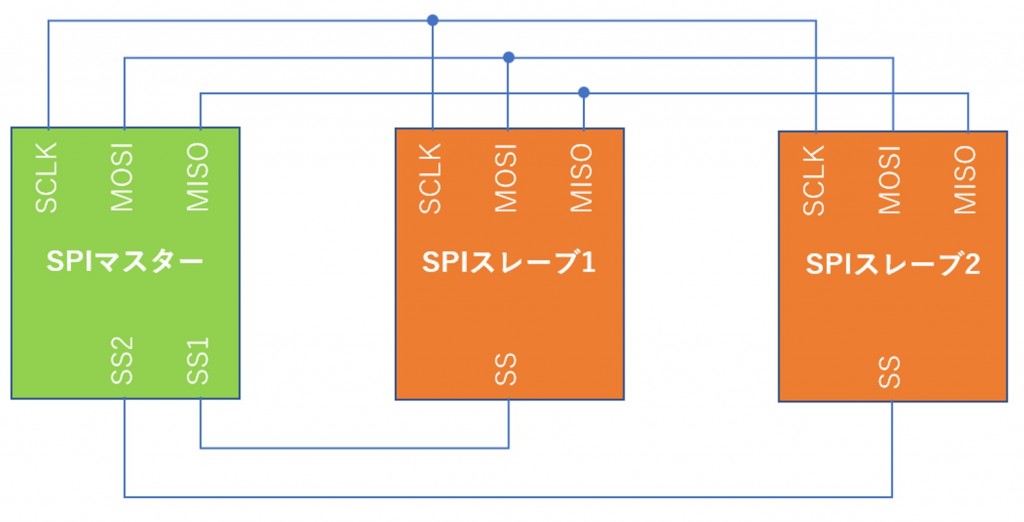

20171120iida05

図R-1 SPI接続図

通信手順としては、まずデータを準備し、SSでスレーブを指定して、SCLKをトリガにデータのシフトとラッチをします。

【I2Cとの違い】
質疑応答では、すでに学習したI2Cとの違いについて活発に議論が交わされました。
大きな違いは、送信データサイズがI2C は8bit長であるが、SPIはH/Wが対応していれば自由に設定可能なこと。I2CはMSB Firstだが、SPIはLSB/MSB Firstのどちらも選択できること。SPIは送受信が同時のため、たとえば送信のみでも受信側にダミーデータが必要なことです。

<SPI実習>
実習では9軸センサの加速度の値をSPIで読み取るサンプルを実行しました。

SPIマスタと回路を設定します。

20171120iida06

図R-2 SPI マスタ設定

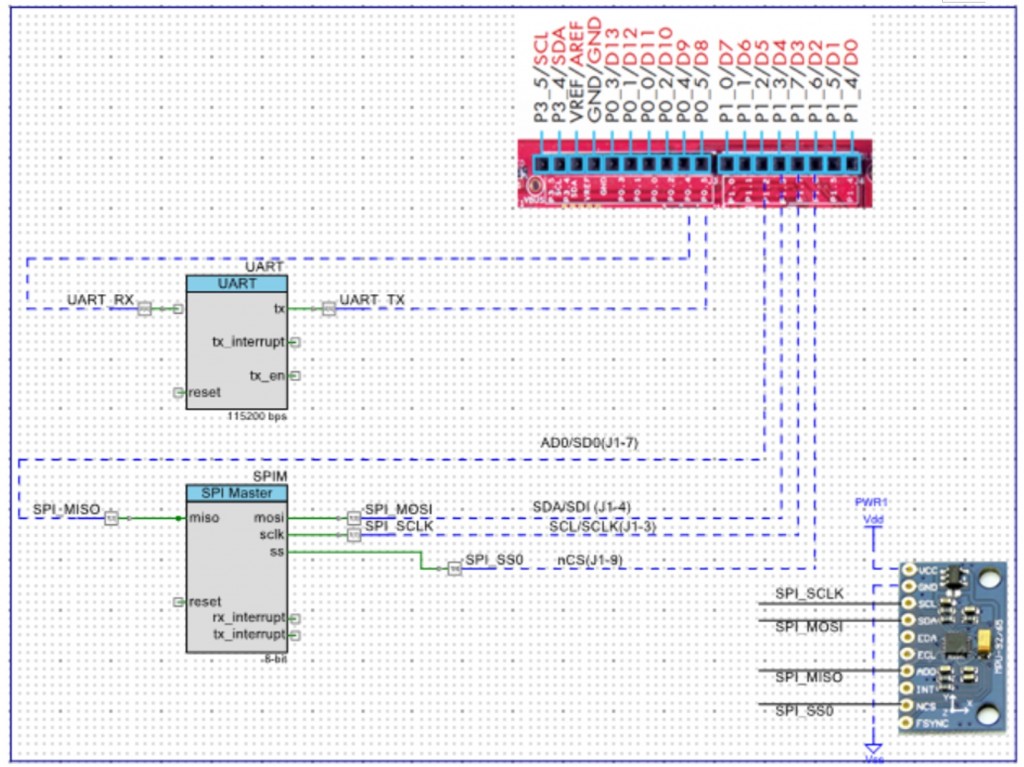

20171120iida07

図R-3 SPI回路図

【加速度の取得】
今回利用した9軸センサで加速度を取得するためには、Writeの場合はアドレス(0x3b)のMSB(最上位bit)に1を立て(0x80)、読み込み長さ分のダミーデータを用意する必要があります。加速度データは2番目から入ってきます。

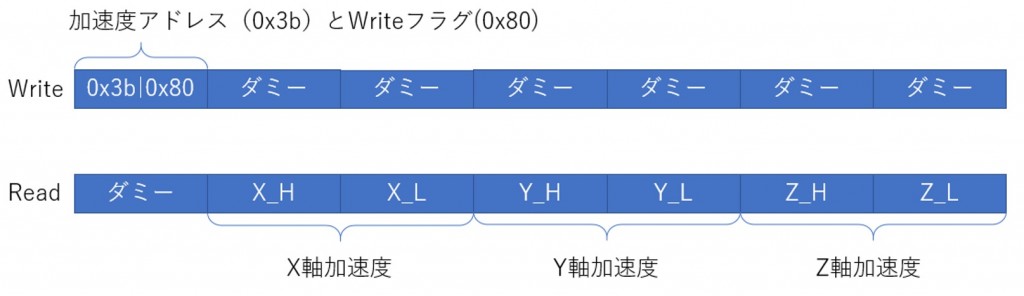

20171120iida08

図R-4 加速度の取得

これでSPIを利用して加速度が取得できました。

<最後に>
今回のIoT研究会のレポートは斉藤が担当しました。

私はフリーランスとなって2年ほどですが、一貫してiOS開発に携わって来ました。
現在は社内SDK(iOS)の保守・開発を行っています。

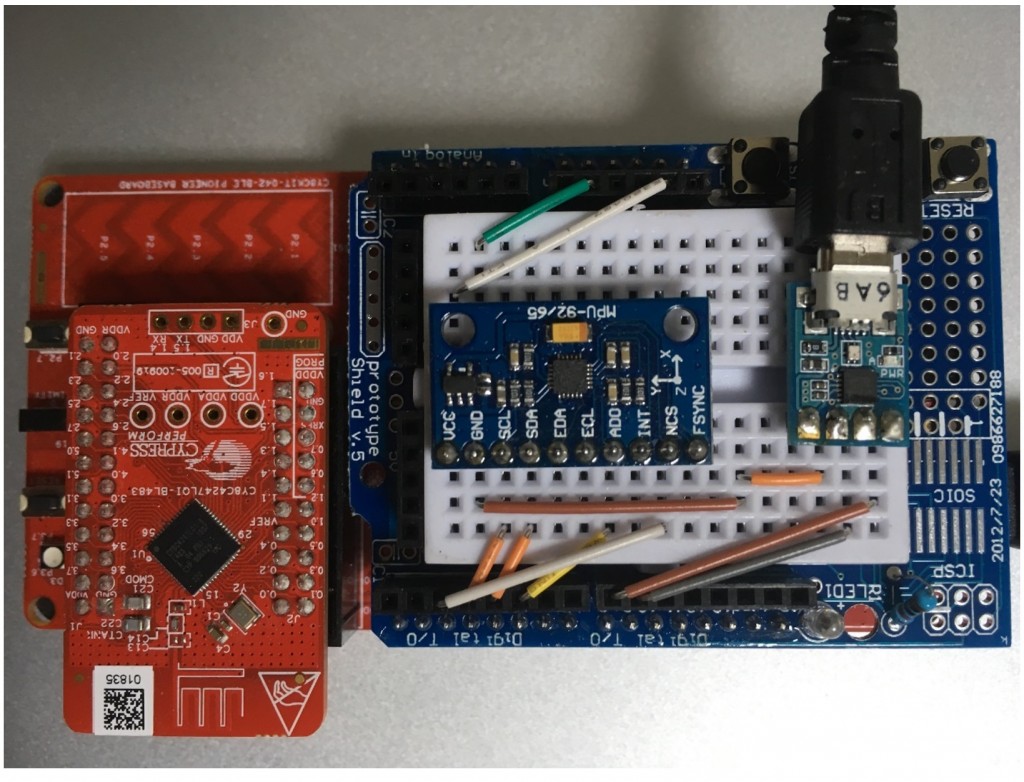

IoTに関しては、組み込みの経験もなく初めてでしたが、IoT研究会の先輩方のフォローを受けて、なんとかついていけています。研究会では活発に情報交換がされています。下図のような拡張ボード紹介もあり、初心者の自分にとっては助かっています。

20171120iida09

図R-5 PSoCと拡張ボード

次回から、いよいよBLEに入って行きます。BLEが使えると開発の幅が広がり、アイデアを形に出来るようになるため楽しみです。
